Tijd: 1,5 uur
In de basis is Illustrator een programma voor vector tekeningen. Maar het programma biedt ook een aantal (beperkte) mogelijkheden om 3D effecten toe te passen op je vector tekeningen. In deze les gaan we hier eens in duiken.
Lees verder “3D en Materialen”Tijd: 4 uur
Wanneer je een logo ontwerpt zijn er veel aspecten om rekening mee te houden, van ontwerp tot techniek. In deze opdracht maak je kennis met de belangrijkste technische eigenschappen van een logo en de juiste werkwijze bij het ontwerpen en opleveren.
Lees verder “Logo Design”Tijd: 1 uur
In User Interface Design (UID) kom je veel de term ‘sliders’ tegen. Dit zijn elementen waarmee je iets instelt door horizontaal te slepen of vegen over het scherm. Denk bijvoorbeeld aan het instellen van de helderheid op je telefoon. De term wordt vaak verward met een slideshow of carrousel, wat een rijtje scrollbare elementen is.
Lees verder “Sliders”Duur: 45 min
De Paintbrush Tool (Penseel) is een van de oudste tools naast de Pen Tool. De Pen Tool werkt met Bézier-curves en dat geeft strakke curves, maar lijkt niet op tekenen zoals dat met de hand gaat. De Paintbrush lijkt wat dat betreft meer op tekenen: de lijn volgt gewoon de penseelpunt. Er zijn verschillende soorten brushes die je zelf kunt vormgeven. In deze les kijken we naar de zogenaamde Art Brush (Kunstpenseel).
Lees verder “Art Brushes”Duur: 30 min
De Width Tool (Breedte) kun je gebruiken om de lijndikte van een lijn te laten variëren. Met behulp van een soort ankerpunten kun je op verschillende plekken op een lijn een specifieke breedte instellen. Je kunt hiermee bijvoorbeeld mooie sierlijke ornamenten (versieringen) maken, of tekst in kalligrafisch script maken.

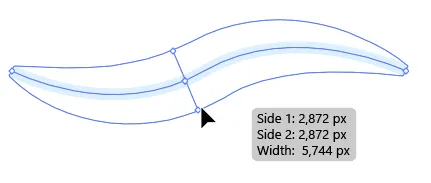

Wanneer je met de Width Tool een pad aanklikt en de muis ingedrukt houdt, dan kun je door zijwaarts te slepen het pad op die plek een bepaalde dikte geven. Dit kun je op meerdere plekken op een lijn herhalen.

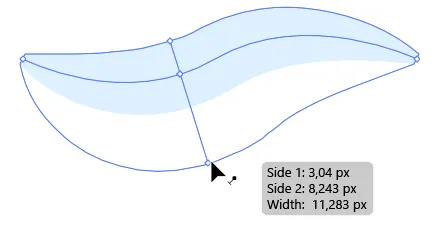

Wanneer je los laat tekent Illustrator het pad. Je kunt daarna de linker en rechterzijde nog individueel bewerken door Option/Alt ingedrukt te houden tijdens het slepen.

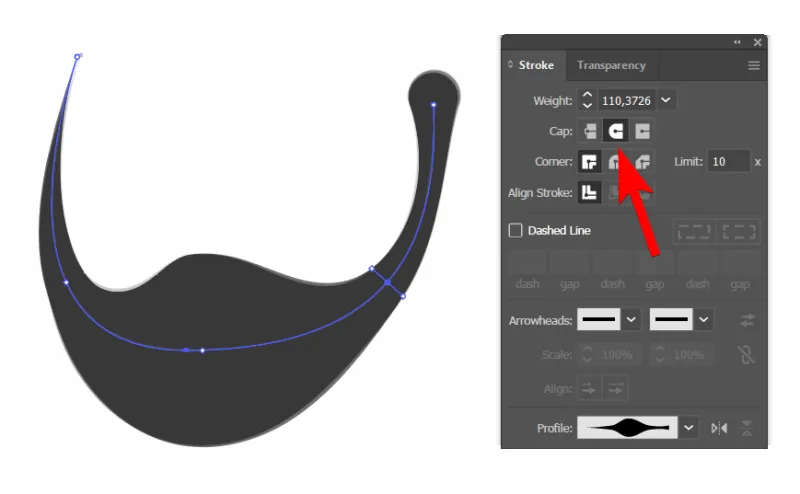

Door met de Width Tool te dubbelklikken op een lijn krijg je een dialoogvenster waarin je een exacte waarde kan invoeren. Dit is handig voor oefening 2.
Laten we eens oefenen met het maken van een aantal verschillende lijnen met variaties in lijndikte.
Duur: 45 min
De termen Clipping Path en Clipping Mask worden door elkaar gebruikt en betekenen min of meer hetzelfde. In het Nederlands wordt het een knipmasker genoemd. Het gaat hier om een vorm (een vector) die dient als clipping mask en dus andere objecten eronder toont of verbergt. De buitenste lijn van deze vorm heet het clipping path.

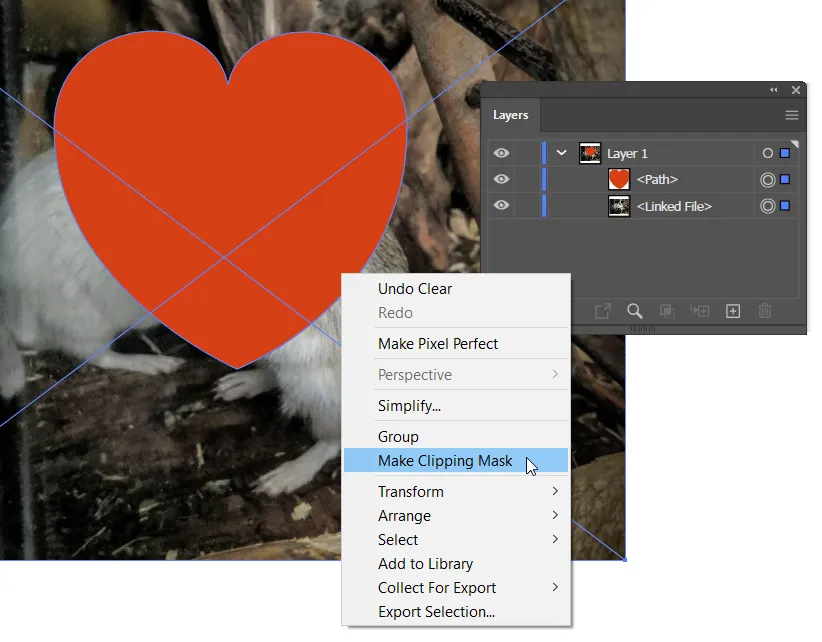

In Illustrator is het maken van een clipping mask vrij simpel: je selecteert een aantal objecten en rechtsklik > Make clipping mask. Illustrator gebruikt nu het bovenste object van de selectie in het paneel Lagen om alle andere geselecteerde objecten mee te maskeren.
Een clipping mask verschijnt als een speciale groep lagen in het Lagen paneel: een Clipping Group. Dit betekent dat je de verschillende objecten nog kan bewerken, aangezien ze nog allemaal los aan te klikken zijn. Dat geldt ook voor de vorm van het clipping mask zelf.
Maar let op: er bestaat ook iets als een Masker in Illustrator en dat werkt anders. Dit wordt verder niet in deze les behandelt, maar bekijk de afbeelding hiernaast eens. Je ziet dat er geen masker aanwezig is in het paneel Transparency (Transparantie) wanneer de clip group is geselecteerd.
Laten we eens oefenen met het maken van een simpel Clipping Path. Je maakt een layout/ontwerpje van een aantal vormen en maskert deze af met een vorm die als ‘kader’ dient.
De vorm die je Clipping Mask maakt kun je nog bewerken. Je kunt deze bijvoorbeeld lijndikte geven of de achtergrondkleur veranderen. Deze achtergrond verschijnt achter de geclipte objecten.
Je kunt ook meerdere vormen gebruiken als clipping mask. Hiervoor moet je deze vormen wel eerst samenvoegen tot een Compound Path (Samengestelde Vorm). Dit is een object dat zich gedraagt als één vorm, maar wel meerdere vormen kan bevatten.
Door een compound path te dubbelklikken met de Selection Tool (zwarte pijl) kom je in isolation mode en kun je individuele shapes bewerken. Dubbelklik op een lege plek buiten het artboard om uit isolation mode te komen.
Je moet bij deze oefening een foto van jezelf uitkiezen om te gebruiken als achtergrond. Let er goed op dat deze foto wordt ingesloten en niet gekoppeld. Wanneer de foto namelijk is gekoppeld aan de locatie van het bestand op jouw computer, dan zal de link breken wanneer je de oefening inlevert. Selecteer een foto en klik op de knop Embed of Insluiten (staat ergens bovenin beeld) om de foto toe te voegen aan het Illustrator bestand.
Je kunt ook tekst gebruiken als Clipping Path. Het zou een nadeel zijn als je de tekst daarvoor eerst tot een vector-shape moet omzetten, want dan is de tekst niet meer als tekst te bewerken.
We gebruiken daarom een andere techniek om tekst te gebruiken als Clipping Mask terwijl deze te bewerken blijft.
De makkelijkste manier is om gebruik te maken van de verschillende ‘drawing modes’ in Illustrator. Je vindt deze onderaan de toolbar. Het waren in oudere versies drie knopjes naast elkaar, nu is het één knop.
Copy je achtergrondplaatje naar het geheugen (CMD-C) en zet de drawing mode op Inside. Selecteer je tekst en paste (CMD-D). Nu wordt je achtergrond geclipt door de tekst, terwijl je de tekst nog kunt editen.
Duur: 75 min
Met de tool Verloop (Gradient Tool) kun je kiezen uit 3 type verlopen: Linear, Radial of Freeform. Maar wat als geen van deze je uitkomst bieden? Dan kun je denken aan het samenvoegen van meerdere verlopen. Of misschien is een Gradient Mesh wel de oplossing.
Hierbij moet je denken aan het stapelen van verschillende vullingen (fills), als lagen, binnen één vorm. Dus iedere fill kan zijn eigen gradient bevatten. Je kunt deze lagen vervolgens op een ‘overvloeimodus’ (blendmode) zetten, zoals je misschien kent uit Photoshop. Dit gebeurt allemaal in het paneel Vormgeving (Appearance).
Met de Netobjecten (Mesh) Tool kun je van een vorm een mesh maken, zogezegd een soort ‘net’. De knooppunten van het net kun je een kleur geven en dan ontstaat er tussen de knooppunten een verloop.
We gaan oefenen in het maken van één object met meerdere vullingen (fills). In het voorbeeld hiernaast zie je een object met drie fills op elkaar: de blauwe achtergrond (linear), de zon (radial), en bovenop de grond (linear).
We gaan oefenen met de Mesh Tool. We tekenen vlammen op een foto van een lucifer. De lucifer is losgeknipt, zodat we er vlammen voor en achter kunnen tekenen. We gebruiken een blendmode om de voorste lagen mooi te laten mengen met de lagen eronder.
Voorbeeld van de opbouw van vlammen met de Mesh Tool:
Bekijk de onderstaande video:
6:45-13:30 – Mogelijkheden en beperkingen van de Mesh Tool:
Aan het einde van de video “Gradients in Illustrator” (van 13:30-17:19) wordt uitgelegd dat de mesh tool niet altijd goed werkt. Sommige vormen geven een lastige mesh die niet goed te sturen is. Een ster-vorm (zie voorbeeld) geeft bijvoorbeeld scherpe hoeken in je Mesh die niet te verwijderen zijn.
In dit soort gevallen kun je gebruik maken van een knipmasker (clipping mask) met een Mesh er achter. Dit geeft je meer controle over de mesh en je kunt ook de vorm van het clipping mask wijzigen zonder de Mesh te beïnvloeden.
Een Clipping Mask maak je door twee of meer vormen te selecteren en dan rechtsklik > Clipping Mask. De achterste vorm(en) wordt nu gemaskerd door de voorste vorm (alles binnen de voorste vorm is zichtbaar). Zie ook Adobe Help: Knipmasker bewerken.
In onderstaande video wordt uitgelegd:
De basiskennis over Gradients wordt uitgelegd in deze video:
Duur: 1 uur
Met de tool Verloop (Gradient Tool) maak je een kleurverloop tussen twee of meerdere kleuren. Je kunt kleuren in een rechte lijn of in een cirkel laten verlopen. Je kunt kleuren ook tussen individuele punten laten verlopen.
De tool Verloop (vanaf nu gradient tool) bestaat uit een aantal verschillende onderdelen. Allereerst heb je de tool als icoon in de toolbar (1). Daarnaast heb je het paneel Gradient (2) en de instellingen van je gradient in de geselecteerde vorm zelf (3).
In het Gradient paneel kun je drie typen gradient maken:
We gaan oefenen in het maken van een radiaal verloop in meerdere kleuren.
Laten we wat je hebt geleerd toepassen in een snelle tekening van Super Mushroom. Uiteraard kies je hiervoor je eigen kleurstelling en niet de standaardkleuren in het voorbeeld hieronder 🙂
Duur: 1 uur
De Shape Builder is een tool die je als de opvolger van het Pathfinder paneel zou kunnen zien, al vervangt het niet alle functies. Maar je kunt met deze tool veel sneller en intuïtiever vormen knippen en/of samenvoegen.
De Shape Builder zoekt naar overlappende vlakken binnen een selectie. Dus als je meerdere vormen selecteert én deze overlappen elkaar, dan kun je de overlap als een los vlak bewerken. Bekijk het voorbeeld hiernaast. Je kunt dit grijze vlak bijvoorbeeld wegknippen of juist toevoegen aan de cirkel.
Je kunt Shift-klikken om vlakken weg te halen. Je kunt klik-slepen om een lijntje te trekken waarmee je meer controle hebt over wat je weghaalt of samenvoegt. In het voorbeeld hieronder wordt met het trekken van de lijn alle drie de vlakken tot één vorm gemaakt:
En wanneer kies je dan toch voor het Pathfinder paneel in plaats van de Shape Builder? Hiervoor zijn drie redenen aan te wijzen:
Laten we om te beginnen eens oefenen op bestaande vlakken.
Laten we eens oefenen met een tekening van een gestileerde vos die helemaal wordt opgezet in basisvormen (cirkels in dit geval) en die vervolgens wordt bewerkt met de Shape Builder.
Duur: 45 min
Misschien wel de oudste tool voor het tekenen van vectoren is de Pen Tool. Hiermee kun je lijnen trekken waarmee je vorm kunt tekenen. Deze Tool komt in vrijwel alle grafische toepassingen voor en een goede beheersing heb je dus veel aan.
Met de pentool teken je in Illustrator een zogenaamd ‘object’. Dit wordt ook wel een vorm (shape) genoemd. Een lijn is in deze gedachte ook een vorm. Elke vorm bestaat uit een lijn en een vulling (fill). Wanneer de lijn van een vorm uitkomt waar hij begint, dan spreek je van een gesloten vorm.
Zodra je met deze tool klikt op je tekengebied (artboard), dan komt er een lijn vast te zitten aan je cursor. Dat is soms even wennen. Door opnieuw te klikken zet je een ankerpunt op het canvas, maar je lijn blijft aan je cursor zitten. Je krijgt hem los met ESC of door hem vast te maken aan het begin.
De lijnen die je tekent met de pentool beginnen en eindigen met een ankerpunt (anchor). Deze ankerpunten zijn soms voorzien van richtingspunten (handles). De grootte en de richting van deze handles geven een curve aan het aangrenzende lijnsegment.
Wanneer je een anker maakt door te klikken en dan de muis sleept, dan maak je richtingspunten. Wanneer je hierbij Alt indrukt kun je de richtingspunten (handles) van een anker individueel sturen. Met Shift dwing je de lijn horizontaal, verticaal of onder 45 graden.
We beginnen met oefenen van het maken van rechte lijnen, scherpe hoeken, afgeronde hoeken en curves. Focus op het gebruik van de sneltoetsen.
Terwijl je de Pen Tool geselecteerd hebt kun je gebruik maken van een aantal andere tools door sneltoetsen te gebruiken:
| CMD/CTRL | Tijdens het indrukken selecteer je de Direct Selection Tool (de witte pijl). Je kunt hiermee een ankerpunt of beide richtingspunten als raaklijn verplaatsen. |
| Option/Alt | Tijdens het indrukken selecteer je de Anchor Point Tool. Hiermee kun je richtingspunten individueel verplaatsen. |
| Space | Tijdens het indrukken selecteer je de Move Tool. Hiermee kun je het artboard verplaatsen binnen je werkruimte. |
Nu kun je vormen (shapes) tekenen die bestaan uit lijnen met een kleur en vullingen met een kleur. Oefen met het maken van een simpele tekening, zoals het batman logo. Probeer zo min mogelijk vormen (shapes) nodig te hebben. En teken deze vormen met zo min mogelijk ankerpunten.
